一、产品概述
天二贴片电阻CR1206 系列
电流检测电阻是 EVER OHMS 品牌旗下的核心产品线，专为各类电子设备中的精准电流检测需求而设计，采用先进厚膜技术制造而成。该系列电阻具备标准化的紧凑结构，融合了卓越的电气性能、可靠的稳定性以及便捷的装配特性，能完美适配自动化生产流程，有效降低装配成本，广泛应用于消费电子、工业设备、通信器材及电源管理系统等对电流检测精度有严苛要求的场景。
依托成熟的厚膜工艺，CR1206 系列电阻在极端工作环境下仍能保持稳定的电阻值输出，其坚固的结构设计确保了长久的使用寿命。无论是高温、高湿等恶劣工况，还是长时间连续运行的工作场景，该系列电阻都能持续发挥优异性能，为电子设备的稳定运行提供坚实保障。
二、核心规格参数
1. 电气性能
- 额定功率：70℃环境下额定功率为 0.25W，当环境温度超过 70℃时，需根据功率降额曲线进行负载降额使用。
- 电压规格：最大工作电压 200V，最大过载电压 400V，可安全应用于中高压电子设备中。
- 电阻范围：
- 标准电阻范围：1Ω≤R＜10Ω（可选低温度系数合金膜材质，编码为 “S”，温度系数 ±100ppm/℃）；
- 常规精度范围：10Ω≤R≤1MΩ（公差等级可选 F±1%、G±2%、J±5%）；
- 宽范围规格：10Ω≤R≤10MΩ（公差等级 J±5%）；
- 低阻范围：10mΩ≤R＜1000mΩ（可选金属浆料材质，编码为 “R”，不同电阻区间温度系数不同：10mΩ≤R＜20mΩ 时为 1800ppm/℃；20mΩ≤R＜50mΩ 时为 1200ppm/℃；50mΩ≤R＜100mΩ 时为 300ppm/℃；100mΩ≤R≤200mΩ 时为 ±200ppm/℃；200mΩ＜R＜1000mΩ 时为 ±100ppm/℃）。
- 温度系数（TCR）：标准规格为 ±100ppm/℃至 ±400ppm/℃，可提供低温度系数选项，满足高精度应用需求。
- 工作温度范围：-55℃至 + 155℃，可适应各类极端温环境下的工作需求。

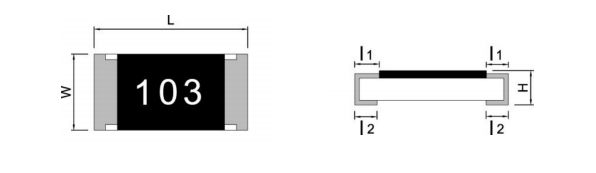

2. 物理尺寸（单位：mm）
| 尺寸参数 |
数值（公差） |
| 长度（L） |
3.05±0.10 |
| 宽度（W） |
1.60±0.10 |
| 高度（H） |
0.55±0.15 |
| 引脚长度 1（l₁） |
0.40±0.20 |
| 引脚长度 2（l₂） |
0.50±0.20 |
3. 可靠性与耐久性
天二贴片电阻CR1206系列电阻严格遵循 JIS-C-5201-1、IEC-60115-1 等国际标准，经过多项严苛可靠性测试，确保产品性能稳定：
- 短时过载测试：承受 2.5 倍额定连续工作电压（RCWV）或最大过载电压（取两者较小值），持续 5 秒后，电阻变化量≤±1%（公差≤±2% 规格）或≤±2%（±5% 公差规格）；
- 耐焊接热测试：在 260±5℃环境下持续 10 秒，电阻漂移量极小；
- 温度骤变测试：经过 - 55℃至 + 155℃的 5 个循环测试，性能无衰减；
- 负载湿热测试：在 40±2℃、相对湿度 90~95% 环境下，以额定电压或最大工作电压（取较小值）负载运行 1000 小时（1.5 小时通电 / 0.5 小时断电循环），电阻变化符合标准；
- 负载寿命测试：在 70±2℃环境下，以额定电压或最大工作电压（取较小值）负载运行 1000 小时（1.5 小时通电 / 0.5 小时断电循环），确保长期稳定工作。
4. 包装与标识
- 包装方式：提供纸带包装（适配 0603~1210 尺寸）和压纹带包装，卷轴规格包括 5K / 卷（7 英寸卷轴）、10K / 卷（10 英寸卷轴）、20K / 卷（13 英寸卷轴），可兼容自动化表面贴装（SMT）生产线；
- 标识规范：±5% 公差产品采用 3 位 E24 编码（例如 470 代表 470Ω，562 代表 5.6KΩ）；±1% 及更高精度产品采用 4 位 E96 编码（例如 1000 代表 100Ω，3323 代表 332KΩ），编码中 “R” 表示小数点（例如 22R6 代表 22.6Ω）。
三、应用场景
天二贴片电阻CR1206 系列电流感测电阻凭借精准的电流检测能力和稳定的性能表现，广泛应用于以下领域：
- 电源管理系统：电源供应器、电压调节器、电池管理系统（BMS）等，用于精准电流控制与过载保护；
- 消费电子产品：计算机主板、掌上电脑（PDA）、手机等移动设备，以及空调、冰箱等家用电器，保障设备内部电流稳定分配；
- 通信设备：传真机、电视调谐器、网络通信设备等，为信号传输提供稳定的电流环境；
- 工业设备：电子电表、导航设备、照明设备等，适应工业场景下的复杂工况；
- 汽车电子：工业级规格产品可用于汽车电源系统的电流监测，耐受汽车环境中的极端温度与振动。
四、结语
天二贴片电阻CR1206 系列
电流检测电阻以其优化的电气参数、坚固的结构设计和出色的兼容性，成为现代电子制造领域中精准电流检测的优选方案。无论是消费电子的小型化设备，还是工业场景的复杂系统，该系列电阻都能凭借稳定的性能、长久的使用寿命和高性价比，满足多样化的应用需求。随着电子技术向高效化、精密化方向持续发展，CR1206 系列电流感测电阻将继续发挥核心作用，为各类电子设备的可靠运行提供关键支撑，成为工程师和制造商信赖的核心元器件选择。
