华德合金电阻SFCA2512 系列电流感测电阻产品介绍

时间：2025-12-19 阅读量：3

一、产品概述

华德电阻SFCA2512 系列电流感测电阻是一款采用金属陶瓷材质打造的高精度电子元件，属于短电极、四端子设计，无侧电极，标准尺寸为 0.25×0.12 英寸，凭借其独特的结构与优质材料，在电流检测场景中展现出卓越的性能稳定性与可靠性，广泛适用于各类对电流测量精度有严格要求的电子设备领域。

二、产品型号解析

华德SFCA2512电阻系列产品型号由五部分构成，各部分含义如下：

产品系列号（SFCA2512）：代表短电极、四端子、无侧电极设计，尺寸为 0.25×0.12 英寸；
产品材质（M）：采用锰铜合金（MnCu alloy），为电阻性能稳定提供基础；
产品瓦特数：例如 W50 表示 0.50 瓦特，1W0 表示 1.0 瓦特，明确产品的功率承载能力；
产品阻值：例如 5mΩ 对应 R005，10mΩ 对应 R010，直观呈现电阻标称值；
元件电阻偏差值：D 代表 ±0.5%，F 代表 ±1%，满足不同精度需求场景。

三、核心参数与性能

（一）物理规格

产品尺寸严格遵循标准规范，以典型型号为例，W（宽度）为 3.10±0.20mm，L（长度）为 6.30±0.20mm，T（厚度）为 0.60±0.20mm，其他关键尺寸如 A、D 等均在规定公差范围内，确保安装适配性。

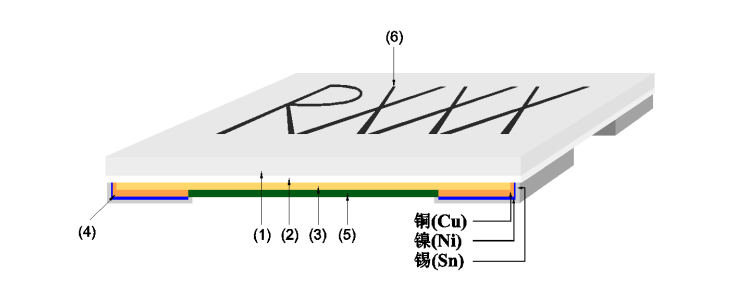

（二）结构与材料

基板：采用氧化鋁陶瓷基板（Alumina Ceramic），具备优良的导热与绝缘性能；
粘著层：选用环氧树脂（Epoxy），保障各结构层间的牢固贴合；
电阻本体：铜合金（Cu - alloy）材质，确保电阻值的精准与稳定；
端电极：由锡（Sn）、镍（Ni）、铜（Cu）组成，提升焊接性能与导电性；
保护防焊层：绿色防火级环氧树脂，符合 UL - 94 - V0 要求，有效防护内部结构；
文印防焊层：黑色防火级环氧树脂，同样符合 UL - 94 - V0 要求，清晰呈现产品标识。

（三）电气特性

不同子系列产品的电气参数各有侧重，全面覆盖多样应用需求：

SFCA2512MW33 - series 0M50：阻值 0.5mΩ，额定功率 0.33 瓦特，电阻偏差 ±0.5%（D）/±1%（F），温度系数（TCR）±100ppm/℃；
SFCA2512MW50 - series R001~R002：阻值 1~2mΩ，额定功率 0.50 瓦特，电阻偏差 ±0.5%（D）/±1%（F），标准 TCR±75ppm/℃，特殊 TCR±50ppm/℃；
SFCA2512M1W0 - series R003~R004：阻值 3~4mΩ，额定功率 1.0 瓦特，电阻偏差 ±0.5%（D）/±1%（F），标准 TCR±50ppm/℃，特殊 TCR±30ppm/℃；
SFCA2512M1W0 - series R005~R100：阻值 5~100mΩ，额定功率 1.0 瓦特，电阻偏差 ±0.5%（D）/±1%（F），标准 TCR±30ppm/℃，特殊 TCR±15ppm/℃。此外，可根据客户需求提供定制化阻值产品。

（四）环境与可靠性

操作温度范围：-55℃~155℃，70℃以内可连续满额功率使用，超过 70℃需按功率衰减曲线调整负载；
存储条件：在温度 + 10℃~40℃、相对湿度≤75% 的密闭环境下可存放 2 年；在温度 + 10℃~60℃、相对湿度 95% 的非露天下最多可存放 30 天；
可靠性测试：通过瞬間过载、高低温暴露、湿度负载寿命、冷热冲击、可焊性、抗焊热、机械冲击、基板弯曲等多项严苛测试，所有测试后电阻值变化均符合 ±(1.0%+0.5mΩ) 或 ±(2.0%+0.5mΩ) 的允收标准，且可焊性测试中锡覆盖面积超过 95%，完全符合 IEC60115 - 1 相关标准要求。

四、焊接与包装规范

（一）焊接要求

焊锡垫尺寸：P 为 3.10mm，D 为 2.00mm，W1 为 1.40mm，W2 为 0.70mm，适用于特定焊垫设计与稳定电流场景；
焊接参数：回流焊需遵循标准温度曲线，烙铁焊接（热风设备）温度为 350℃，时长 3~5 秒；推荐采用红外线、热蒸氣、热風等焊接热源，避免超温导致产品功能损坏。

（二）包装信息

包装数量：每卷 4000pcs，重量为 270±50g；
捲轮规格：关键尺寸 A±5mm 为 178mm，N±2mm 为 60mm，W1±1mm 为 13mm，其他相关尺寸均符合行业标准；
密封胶膜：剥離強度为 0.1 - 1.0N（10 - 100gf），确保包装密封性能与使用便捷性。

五、出货检测标准

每一批次产品（最大批量不超过 500Kpcs）均需经过严格的入库检验，检测项目包括：

外观：通过放大镜检查，无髒汙、不潔、文印錯誤、破損等问题；
尺寸：使用经校正的尺规（如卡尺、显微镜等）测量，确保尺寸在规定范围内；
单体元件电阻（Ro）：25℃环境下采用四線量測技术，阻值符合标准要求；
电阻温度系数（TCR）：通过四線法测量 25℃及 125℃下的电阻值，代入公式计算，结果在规定范围内；
绝缘电阻（Ri）：利用绝缘測試儀量測，防焊层与电阻本體绝缘电阻不低于 100MΩ。

六、结语

华德合金电阻SFCA2512 系列电流感测电阻以其高精度、高可靠性、宽温度适应范围等核心优势，结合灵活的定制化服务与严格的质量管控体系，能够精准匹配各类电子设备的电流检测需求。从材料选型到生产检测，每一个环节都遵循严苛标准，确保产品在复杂工况下稳定运行。无论是工业控制、汽车电子还是消费电子等领域，SFCA2512 系列都是值得信赖的电流感测解决方案，为电子设备的性能提升与稳定运行提供坚实保障。
