本文将从功率大全参数来介绍贴片电阻

时间：2022-03-24 阅读量：2316

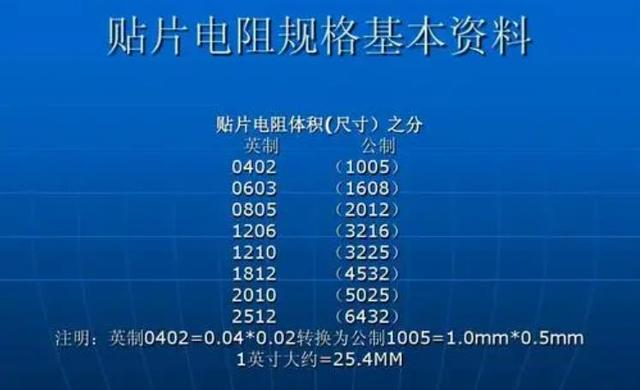

贴片电阻器的功率一般在0.1W以内。0805包装为外形尺寸，换算成公制，尺寸为2.03mm*1.27mm。这不是您实际测量的尺寸，因为总体尺寸有一个公差，通常为（2.03mm±0.15mm）*（1.27mm±0.13MM），与焊盘尺寸关系不大。

厚膜0805贴片电阻器：功率型贴片电阻器和防浪涌片式电阻器的额定功率为1/4（0.25W）。除此之外，其他用途的厚膜贴片电阻器的额定功率一般为1/8W（0.125w）。此外，0欧姆贴片电阻器在70℃时的额定电流为2A。0805薄膜电阻功率：与厚膜产品相同，一般为1/8W（0.125w）。

0805是市场上使用最广泛的贴片电阻器规格之一。其实际外形尺寸为2.0mm长，1.6mm宽。由于电阻器的类型和用途，厚度略有不同。
普通厚膜贴片电阻器的厚度一般在0.5~0.8mm左右。

这个幂的计算与产品的尺寸有关，但它不只是与长度和宽度成正比。它是根据陶瓷面积、陶瓷厚度、陶瓷铝含量（氧化铝）、功耗模式、电阻膜厚度、安装模式等综合因素计算得出的安全可靠的额定功率。
