太诱贴片电容命名规则

时间：2019-09-23 阅读量：9648

电容是电子产品中必备的元器件之一，无可替代，电容器常规的我们可以分为以下几类：贴片电容，插件电容两大类。

贴片电容则以贴片陶瓷电容为主，还有其他如贴片安规电容，贴片电解电容，贴片钽电容等等。

插件电容的种类则有很多种了，插件电解电容，插件固态电容，插件高压瓷片电容，插件安规电容（Y1,Y2,X1,X2）,CBB电容等等。

随着产品的功能化以及产品小型化，低功耗等等要求，对电容的要求也越来越高了，比如需要低ESL,低ESR，高容值，高电压，低内阻，长寿命，小体积等等，所以陶瓷贴片电容在市场长占据了主导地位，尺寸也逐渐小型化，目前常用最小的有到01005的尺寸，但是最常规的设计还是以0201,0402,0603,0805,1206,1210为主，这主要是由于大多数的生产技术以及贴片企业设备的原因，加上高容值小型化还在不断更新中。

贴片陶瓷电容的日本三大巨头则以TDK（东电化），MURATA（村田），TAIYO（太阳诱电），目前TDK转为高阶产品，以工业化及汽车市场转移，MURATA则逐步转为汽车市场及5G小型化产品为主，0402及以上尺寸部分型号都在不断限制产能，TAIYO（太阳诱电）则热衷于大尺寸，高容值，部分产品也转向汽车级市场。
目前国内以及台系厂商缺乏的就是高容值的技术，正好TAIYO（太阳诱电）进行弥补。但是由于太阳诱电主要产品集中在高容值，大尺寸，因此整个市场的使用占有率不是很高，所以我们将太阳诱电的电容命名规则做如下展示：

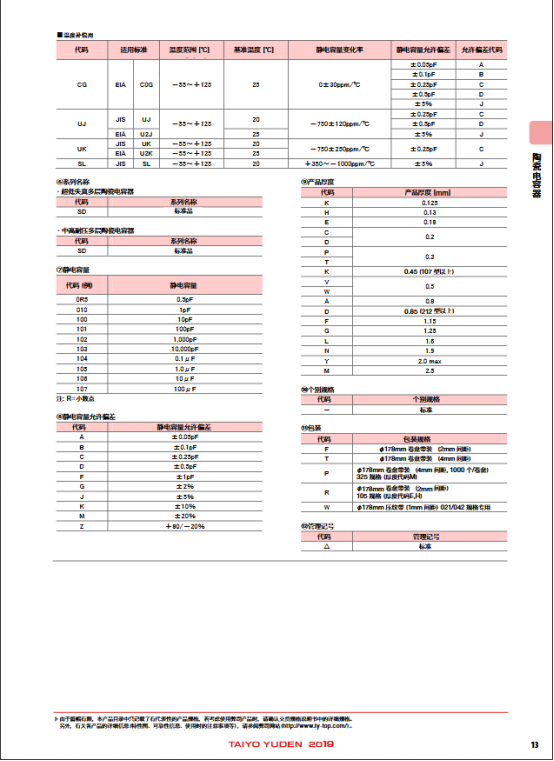

太诱电容元器件的命名规则以实例分析和介绍：TMK1078BJ104ML-T

　　T电压代号A 电压值4V，代号J电压值6.3V，代号L 电压值10V，代号E电压值16V 代号T电压值25V，代号G 电压值35V，代号U 电压值50V，代号H 电压值100V，代号Q 电压值250V，代号S 电压值630V。

　　MK代表的是系列号；107则是代表尺寸，不同代号其尺寸是不同的，代号063对应EIV0201，代号105对应EIV0402，代号107对应EIV0603，代号212对应EIV0805，代号346对应EIV1206，代号325对应EIV1210，代号432对应EIV1812。

　　BJ表示的是材质，代号BJ温度补偿为+/- -25到85，代号F温度补偿为-25到85。

　　104容量，这是采用的三位数的表示法，前两位是属于有效数字，第三位代表在有效数字后有几个零。104代表的就是100000的容量。

　　ML的意思是误差；T代表的是厚度，代号K厚度为0.45毫米，代号A厚度为0.80毫米，代号D厚度为0.85毫米，代号F厚度为1.15毫米，代号G厚度为1.25毫米，代号H厚度为1.5毫米，代号L厚度为1.6毫米，代号N厚度为1.9毫米。
